Profil 11

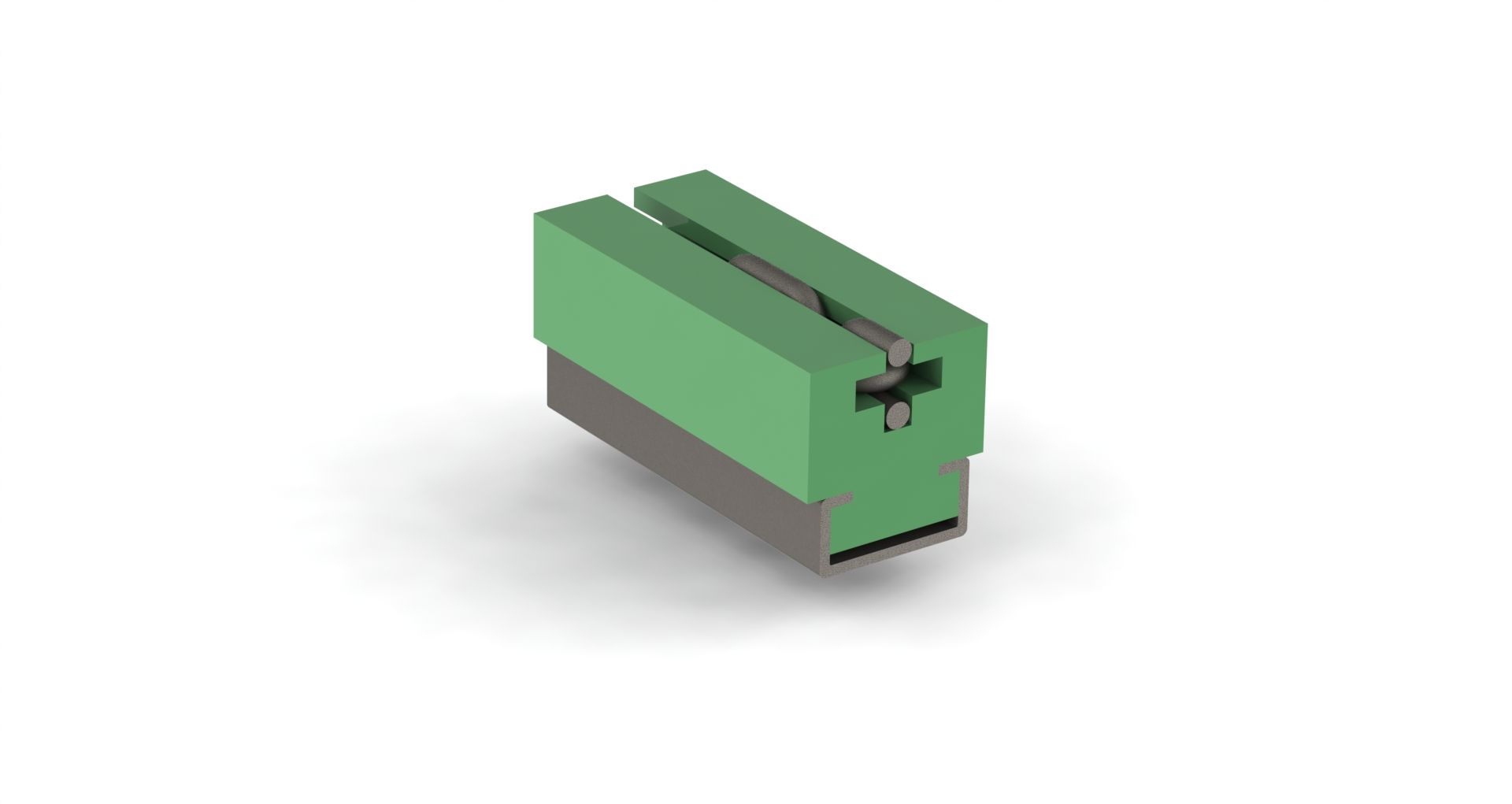

Gleitschiene für Rundgliederketten
1-teilig oder
2-teilig lieferbar
Download:
Datenblatt Profil 11
|

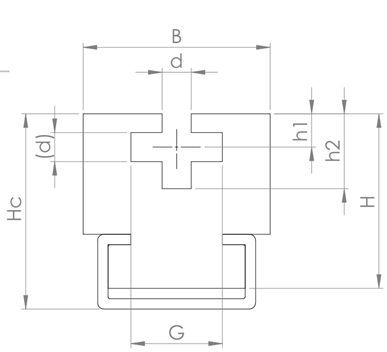

Nenndicke d DIN 766/764
|
B
|
Hc
|
H
|
d
|
h1
|
h2
|
G
|
C-Profile
|
|---|---|---|---|---|---|---|---|---|
| 6 | 45 | 45 | 42 | 7 | 8 | 19,5 | 22 | C-9 |
| 8 | 50 | 50 | 47 | 9,5 | 9,5 | 24 | 27 | C-9 |
| 10 | 50 | 62 | 57 | 11,5 | 14 | 31,5 | 35 | C-9 |
| 13 | 60 | 75 | 72 | 15 | 18 | 41,5 | 46 | C-12 |
Alle Sonderausführungen lieferbar. (Toleranzen nach DIN 2768 mittel)
