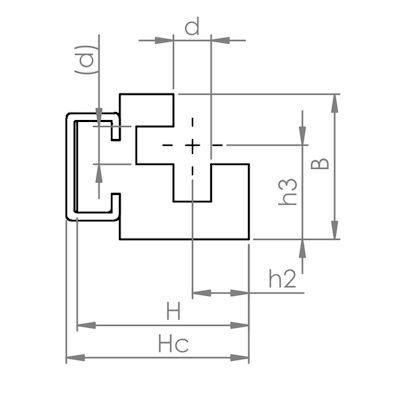

Nenndicke d DIN 766/764
|
B
|
Hc
|
H
|
d
|
h2
|
h3
|

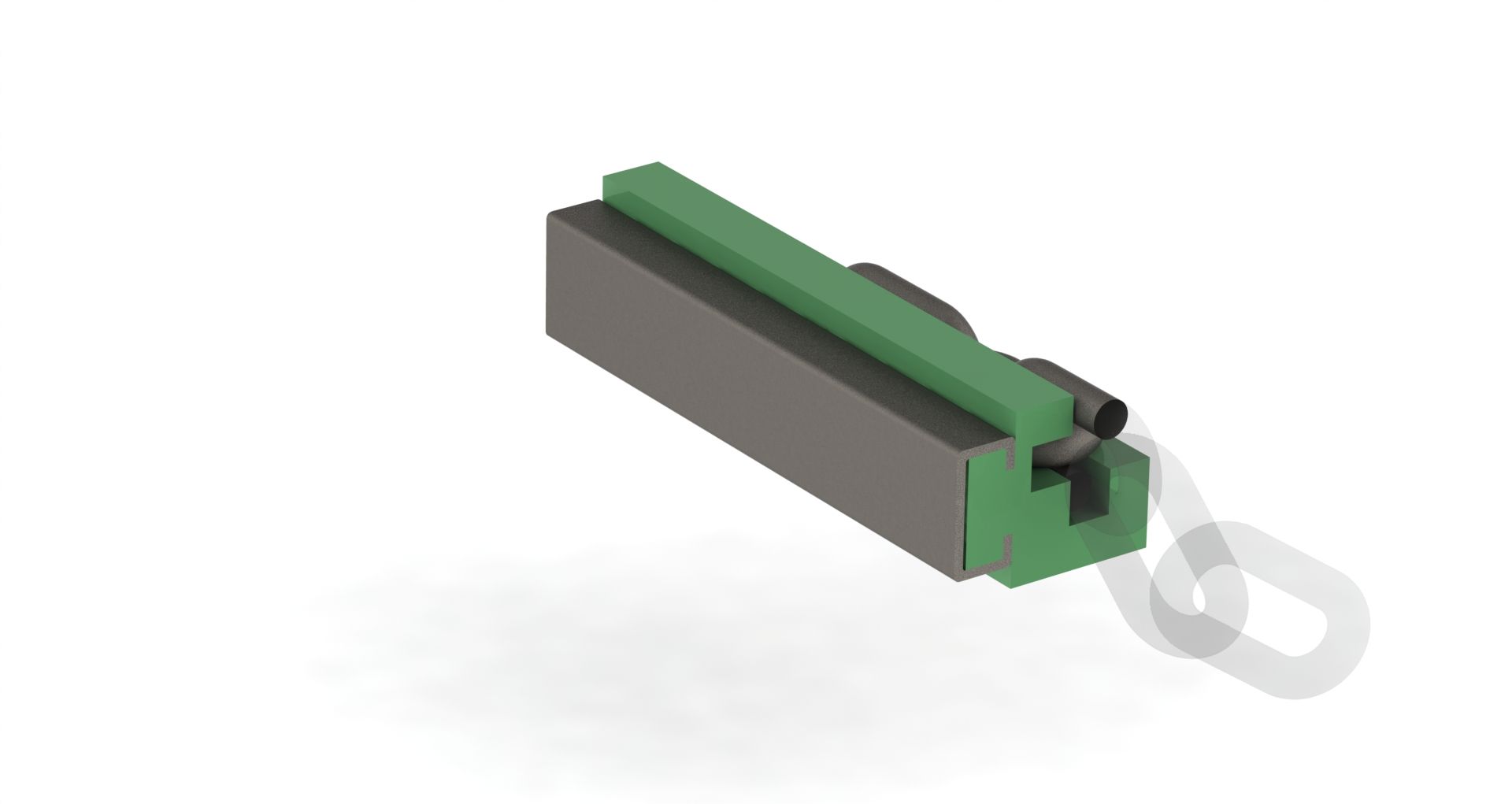

C-Profil
|
|---|---|---|---|---|---|---|---|
| 6 | 27 | 34 | 32 | 7 | 10,5 | 17,5 | C-3 |
| 8 | 32 | 42 | 39 | 9,5 | 12,5 | 20,5 | C-5 |
| 10 | 42,5 | 56 | 53 | 11,5 | 16,5 | 25,5 | C-9 |
| 13 | 60 | 70 | 67 | 15 | 20,5 | 33,5 | C-12 |
Alle Sonderausführungen lieferbar. (Toleranzen nach DIN 2768 mittel)
