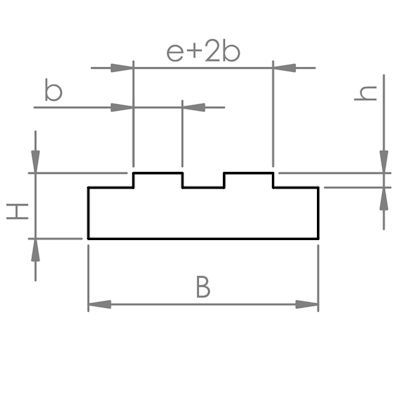

Kettenabmessung
|
Ketten-Nr. DIN 8187
|
B
|
H
|
b
|
h
|
e+2b
|
|---|---|---|---|---|---|---|
| 3/8" X 7/32" | 06B-2 | 20 | 10 | 5,4 | 1,5 | 15,6 |
| 1/2 x 5/16" | 08B-2 | 35 | 10 | 7,4 | 2,2 | 21,2 |
| 1/2 x 5/16" | 08B-2 | 35 | 15 | 7,4 | 2,2 | 21,2 |
| 1/2 x 5/16" | 08B-2 | 35 | 20 | 7,4 | 2,2 | 21,2 |
| 1/2 x 5/16" | 08B-2 | 35 | 30 | 7,4 | 2,2 | 21,2 |
| 5/8" X 3/8" | 10B-2 | 40 | 10 | 9,2 | 2,6 | 25,7 |
| 3/4" X 7/16" | 12B-2 | 45 | 10 | 11,3 | 2,4 | 30,7 |
|
Kettenabmessung
|
Ketten-Nr. DIN 8187
|
B
|
H
|
b
|
h
|
|---|---|---|---|---|---|
| 1" X 17mm | 16B-2 | 48 | 15 | 16 | 3,5 |
| 1 1/4" X 3/4" | 20B-2 | 55 | 15 | 18 | 4,2 |
| 1 1/2" X 1" | 24B-2 | 72 | 20 | 24 | 5,5 |
| 1 3/4" X 31mm | 28B-2 | 89 | 25 | 30 | 6,8 |
| 2" X 31mm | 32B-2 | 88 | 30 | 30 | 7,7 |
Alle Sonderausführungen lieferbar. (Toleranzen nach DIN 2768 mittel)
