Profil 9
Geschlossenes Käfigschienenprofil
1-teilig oder 2-teilig lieferbar
Download:
Datenblatt Profil 9
|

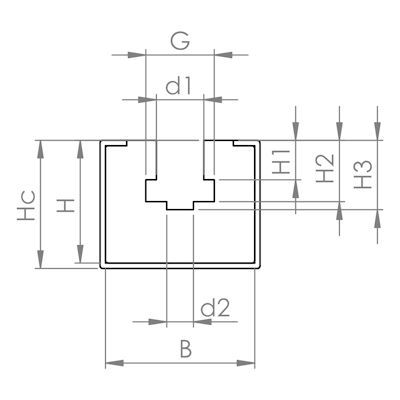

Kettenabmessung
|
Ketten-Nr. DIN 8187
|
Bc
|
B
|
Hc
|
H
|
d1
|
d2
|
G
|
h1
|
h2
|
h3
|
C-Stahl
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3/8" X 7/32" | 06B-1 | 30 | 26,2 | 24 | 22,2 | 6,6 | 4 | 9,4 | 5,5 | 8,9 | 10 | C-10 |
| 1/2" X 3/16" | 083-1 | 30 | 26,2 | 24 | 22,2 | 8 | 4 | 10,8 | 4,5 | 8 | 9,5 | C-10 |
| 1/2" X 1/4" | 085-1 | 30 | 26,2 | 24 | 22,2 | 8 | 5 | 11,8 | 6,2 | 9,8 | 11,3 | C-10 |
| 1/2" X 1/4" | - | 30 | 26,2 | 24 | 22,2 | 8,8 | 5 | 12,8 | 6,2 | 10,2 | 11,7 | C-10 |
| 1/2" X 5/16" | 08B-1 | 30 | 26,2 | 24 | 22,2 | 8,9 | 5 | 12,8 | 7,4 | 11,5 | 13 | C-10 |
| 5/8" X 1/4" | - | 30 | 26,2 | 24 | 22,2 | 10,6 | 6 | 15,4 | 6,2 | 10,2 | 11,6 | C-10 |
| 5/8" X 3/8" | 10B-1 | 30 | 26,2 | 24 | 22,2 | 10,6 | 6 | 15,4 | 9,3 | 13,5 | 14,9 | C-10 |
| 3/4" X 7/16" | 12B-1 | 30 | 26,2 | 24 | 22,2 | 12,4 | 7 | 17 | 11,3 | 15,9 | 17,5 | C-10 |
Alle Sonderausführungen lieferbar. (Toleranzen nach DIN 2768 mittel)
